44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

Lanzacohetes Antitanque Doble “Maza” 44M Buzoganyveto de 100mm (Hungría 1944).

Con la aparición de los carros pesados soviéticos en 1942, el (HTI) Instituto Húngaro de Ciencias Militares, llevó a cabo su propio desarrollo en el sistema de los cohetes anti-tanque. Una de las razones fue la poca ayuda por parte de los alemanes, de su tecnología avanzada en este campo, y lo poco que se fiaban de unos aliados como los húngaros. Así que tuvieron que arreglárselas ellos mismos.

Después de dos años, se desarrollaron dos armas antitanques, uno fue un lanzacohetes de 60mm, conocido como “Páncélrém“, semejante al Panzerschreck de 88 mm alemán, como destructor de carros ligeros. Y el lanzacohetes de 100 mm 44M. Buzogányveto, era un anti-tanque destinado a la eliminación de blindados pesados y defensas fortificadas.

Imagen

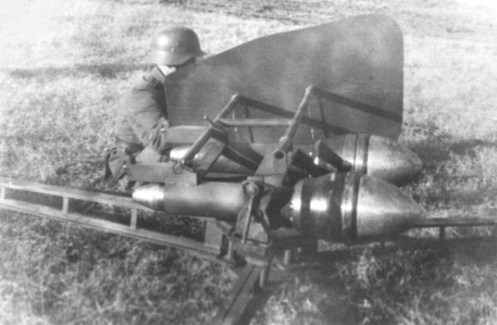

El 44M húngaro " Buzogányveto ", consistía en un lanzador con un par de cohetes de combustible sólido, que era operado por un artillero por su lado izquierdo. Se construyó un trípode para mejor movilidad, manejado por tres hombres, pero su montaje era dificultoso y frecuentemente se acoplaban en montajes de ruedas de la PM M1910(Maxim soviética) o SG-43 Goryunov soviéticas capturadas, su montaje era sencillo, los dos cohetes eran colocados en sus tubos guía, los cuales estaban unidos a una estructura completada con el escudo protector de la Maxim o de la Goryunov. Este arma también se montó en el camión todo terreno 38M Botond y en la trasera del carro ligero 38M Toldi II.

Imagen

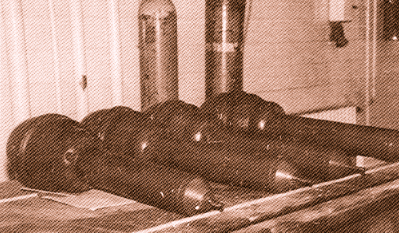

El primer tipo tenía una cabeza antitanque de alto poder explosivo ( HEAT ) conocido como "Buzogány" (maza, por la forma de sus cohetes) , con un diámetro mayor de 215 mm. Se componía de un proyectil de carga hueca con una penetración de 30 centímetros de hormigón o de blindaje, de 4´2 kilos de explosivo y capaz de destruir un carro pesado a 1200 metros. Un segundo modelo se fabricó con alto explosivo ( HE ) llamado "Zapor"
(lluvia) utilizado contra la infantería y vehículos ligeros.

ImagenImagen

De los 600 a 700 lanzacohetes construidos, la mayor parte se emplazaron en Budapest para su defensa a finales de diciembre de 1944. Hungría después de Alemania y de los EE.UU. fue el tercer país en la segunda guerra mundial en usar un sistema lanzacohetes de diseño propio.


Características principales del 44M. Buzogányveto:

Longitud total sin cohetes: 970 mm
Tubo lanzador Longitud: 523 mm
Tubo lanzador diámetro: 100 mm
Diámetro de la cabeza del cohete: 215 mm
Peso: 29,2 kg
Peso de la cabeza del cohete: 4,2 kg
Rango: 500-1200 m, máximo 2000 m
Penetración: aprox. 300 mm

Fuentes:
https://aquellasarmasdeguerra.wordpress.com
https://en.wikipedia.org/wiki/
http://ftr.wot-news.com/
http://www.wwpd.net/


"Verloren ist nur, wer sich selbst aufgibt"
"Trata de destacar lo menos posible, a lo mejor el enemigo tiene poca munición !"
Запороскы !!

-------------------------------------------------------------------------------------------------------------

Ab insomne non custita dracone.

Avatar de Usuario
Triton
Capitán General
Capitán General
Mensajes: 19244
Registrado: 16 Dic 2005 19:41
Ubicación: Zaragoza
Agradecido : 20 veces
Agradecimiento recibido: 25 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Triton »

Muy bueno y casi desconocido asunto :dpm:

Saludos
........Y caminaré sin miedo por el valle de las sombras y la muerte y a nada temeré porque soy el mayor hijo de puta del valle.
--------------------------------------
Ab insomne non custita dracone

Avatar de Usuario
Lysychansk
General de División
General de División
Mensajes: 5504
Registrado: 15 Jun 2011 18:25
Ubicación: Kuban
Agradecido : 21 veces
Agradecimiento recibido: 49 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

Imagen

Imagen

Este sistema de cohetes fue operado también desde los camiones: Krupp Protze, Opel Blitz o Rába Botond y al menos uno fue montado en un tanque ligero Toldi II.

http://ftr.wot-news.com/
"Verloren ist nur, wer sich selbst aufgibt"
"Trata de destacar lo menos posible, a lo mejor el enemigo tiene poca munición !"
Запороскы !!

-------------------------------------------------------------------------------------------------------------

Ab insomne non custita dracone.

Avatar de Usuario
lonesomeluigi
Capitán General
Capitán General
Mensajes: 24018
Registrado: 28 Jun 2007 17:49
Ubicación: Tempelhof
Agradecido : 174 veces
Agradecimiento recibido: 36 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por lonesomeluigi »

Lysychansk escribió:De los 600 a 700 lanzacohetes construidos, la mayor parte se emplazaron en Budapest para su defensa a finales de diciembre de 1944.
¡¡¡Muy interesante, seguramente dieron mucho juego con esa penetración de hasta 300 mm sobre los blindados soviéticos en combate urbano, durante la encarnizada defensa tanto de Húngaros como Alemanes de la capital!!! :wink:

Saludos.
Mölders era conocido por su fuerte carácter. Sus hombres lo apodaron "Vati" (papaito), en reconocimiento a su actitud paterna hacia ellos, y el cuidado que tuvo en su bienestar. Era un individuo devotamente religioso que exigía que todos los aviadores aliados capturados por aquellos bajo su mando fueran tratados civilmente, y que a menudo invitaba a esos pilotos capturados a cenar con él.
"Era un táctico maravilloso. Mi admiración por él era ilimitada. Tenía un gran ingenio y una gran personalidad. Era el hombre con más principios que jamás haya conocido".
Günther Rall.

--------------------------------------
Ab insomne non custita dracone

Avatar de Usuario
Lysychansk
General de División
General de División
Mensajes: 5504
Registrado: 15 Jun 2011 18:25
Ubicación: Kuban
Agradecido : 21 veces
Agradecimiento recibido: 49 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

Imagen

Esquema del cohete denominado HEAT.

http://ftr.wot-news.com/
"Verloren ist nur, wer sich selbst aufgibt"
"Trata de destacar lo menos posible, a lo mejor el enemigo tiene poca munición !"
Запороскы !!

-------------------------------------------------------------------------------------------------------------

Ab insomne non custita dracone.

Avatar de Usuario
Lysychansk
General de División
General de División
Mensajes: 5504
Registrado: 15 Jun 2011 18:25
Ubicación: Kuban
Agradecido : 21 veces
Agradecimiento recibido: 49 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

Imagen

Varias vistas del montaje en un Toldi II

Imagen

Ejemplar de un proyectil de 44M. Buzogányvető.

Imagen

Esquema del " Buzogányveto ".

Imagen

Ingenieros soviéticos transportan con mucho cuidado cohetes 44M Buzogányvető para su demolición, 1947.

https://aquellasarmasdeguerra.wordpress.com
"Verloren ist nur, wer sich selbst aufgibt"
"Trata de destacar lo menos posible, a lo mejor el enemigo tiene poca munición !"
Запороскы !!

-------------------------------------------------------------------------------------------------------------

Ab insomne non custita dracone.

Avatar de Usuario
Lysychansk
General de División
General de División
Mensajes: 5504
Registrado: 15 Jun 2011 18:25
Ubicación: Kuban
Agradecido : 21 veces
Agradecimiento recibido: 49 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

Imagen

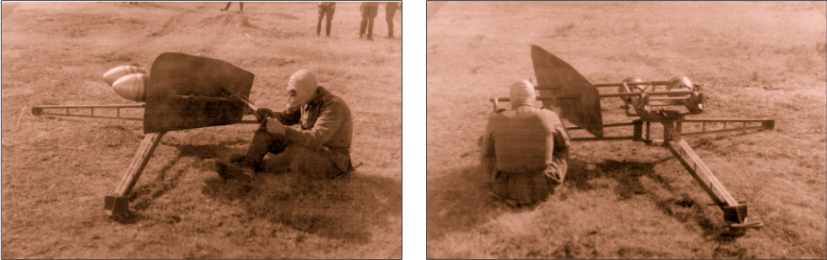

Trípode donde descansaba el 44M. Buzogányvető se logra ver los tubos guías del cohete y un escudo protector.
Este era el montaje diseñado primeramente para el Buzogányvető

Imagen

Pero este fue el sistema mas empleado. Montaje sobre ametralladora pesada PM M1910 Maxim.

https://aquellasarmasdeguerra.wordpress.com
"Verloren ist nur, wer sich selbst aufgibt"
"Trata de destacar lo menos posible, a lo mejor el enemigo tiene poca munición !"
Запороскы !!

-------------------------------------------------------------------------------------------------------------

Ab insomne non custita dracone.

Avatar de Usuario
Lysychansk
General de División
General de División
Mensajes: 5504
Registrado: 15 Jun 2011 18:25
Ubicación: Kuban
Agradecido : 21 veces
Agradecimiento recibido: 49 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

Imagen

Poniéndole en posición.

http://makettinfo.hu/
"Verloren ist nur, wer sich selbst aufgibt"
"Trata de destacar lo menos posible, a lo mejor el enemigo tiene poca munición !"
Запороскы !!

-------------------------------------------------------------------------------------------------------------

Ab insomne non custita dracone.

Avatar de Usuario
Lysychansk
General de División
General de División
Mensajes: 5504
Registrado: 15 Jun 2011 18:25
Ubicación: Kuban
Agradecido : 21 veces
Agradecimiento recibido: 49 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

Imagen

Esta imagen fue publicada en la revista húngara 'Haditechnika' en 1987. Estos dibujos representan un experimento que estaba a punto de montar el mismo 44M. Buzogányvető en el chasis del cañón antiaéreo autopropulsado Nimród.

Esto según el testimonio de Béla Toronyi, que trabajó como mecánico en la fabrica donde se hicieron estas modificaciones en 1944. Cuenta que se modificaron 2 o 3 chasis Nimród recuperados del campo de batalla y que resultaron dañados en combate. Su torreta fue desmontada y reparados los daños, los lanzadores del Buzogányvető fueron montados provisionalmente, de la forma en la que se puede ver en los dibujos. Béla Toronyi afirma que el vehículo pudo transportar 15-20 cohetes adicionales. Desafortunadamente, los Nimróds modificados no sobrevivieron a su vuelta al combate y cada vehículo fue destruido en acción.

No obstante, no hay documentos escritos ni fotografías que confirmen la existencia de este proyecto, excepto los recuerdos de Béla Toronyi.

http://ftr.wot-news.com/2014/04/02/hung ... -launcher/
"Verloren ist nur, wer sich selbst aufgibt"
"Trata de destacar lo menos posible, a lo mejor el enemigo tiene poca munición !"
Запороскы !!

-------------------------------------------------------------------------------------------------------------

Ab insomne non custita dracone.

Avatar de Usuario
pepero
Capitán General
Capitán General
Mensajes: 19187
Registrado: 15 Oct 2006 13:33
Ubicación: Mallorca
Agradecido : 4 veces
Agradecimiento recibido: 41 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por pepero »

No lo conocía y ahora descubro este tema. Tiene tres años de antiguedad... Este foro es inmenso.

En el Toldi II que sistema de puntería tenia ? Si este no era muy eficaz es disparar y huir, pues solo dos cohetes dan para poco.

Saludos.
Pepe
--------------------------------------
Ab insomne non custita dracone

Avatar de Usuario
Lysychansk
General de División
General de División
Mensajes: 5504
Registrado: 15 Jun 2011 18:25
Ubicación: Kuban
Agradecido : 21 veces
Agradecimiento recibido: 49 veces

Re: 44M húngaro " Buzogányveto " (Maza)

Mensaje por Lysychansk »

pepero escribió:
09 Abr 2020 10:00
No lo conocía y ahora descubro este tema. Tiene tres años de antigüedad... Este foro es inmenso.

En el Toldi II que sistema de puntería tenia ? Si este no era muy eficaz es disparar y huir, pues solo dos cohetes dan para poco.

Saludos.
Realmente solo se sabe que existió, por la foto que tomó Marwin Albertem que sirvió en el 3rd Army, 691st Tank Destroyer Battalion, realizada entre abril y mayo de 1945 en Baviera, pero no se sabe su ubicación exacta. Se conocía solo desde el año 2006, cuando la estadounidense Heather E. Nielsen nieta de Marwin la publicó en Internet.

En la imagen se aprecian bastantes detalles, se ve claramente que es un tanque ligero Toldi II, la antena de bucle es de la primera serie Toldi I, y las cajas metálicas traseras del Toldi II faltan en la torreta, seguramente para adaptar el sistema "44m-buzoganyveto".
Carece del armamento principal, su cañón Solothurn S-18/100 de 20 mm.

Las dimensiones de los tubos del lanzador estaban calculados con las medidas del Toldi, que eran alrededor de los 100 mm.
La tapa levantada del motor de forma horizontal era necesaria para nivelar el 44M. Buzogányvető.
Hay una barra que llega del lanzador a la parte superior de la torreta, suponiendo que el lanzacohetes era dirigido y apuntado desde el interior del tanque con el giro de la torreta y también podría dispararse desde el interior.
Los cohetes eran de casi un metro de largo y cada uno pesaba aproximadamente 13,5 kg y para rearmar el lanzador la tripulación debería salir del tanque para rearmar el lanzacohetes, también se podía ocupar una unidad transportada en un vehículo de apoyo.

ImagenImagen

El Buzogányvető teóricamente en posición vertical solo podía moverse entre 0 ° y 25 °, pero en la práctica esto se redujo a 5 ° (en fuego frontal) y aprox. máximo 8 °, o de lo contrario el cohete chocaría con la torreta o dañaría la parte trasera del tanque.
Su posición horizontal estaba limitado por la longitud de la barra entre la torreta y el lanzador, esto quiere decir que no se debía disparar mirando directamente al objetivo, sino que el tanque tendría que girarse un poco hacia un lado.
Esto esta basado en experimentos realizados en maquetas de Ádám Bíró (conocido modelador e historiador húngaro).

Se desconoce si algún modelo de este proyecto sobrevivo a la guerra y si se desarrolló posteriormente.
