Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Carlos Villarroel »

El montaje clásico del Oerlikon S:
Imagen
Última edición por Carlos Villarroel el 02 Abr 2020 17:22, editado 1 vez en total.


Cien millones de ducados en picos, palas y azadones para enterrar a los muertos del enemigo. Ciento cincuenta mil ducados en frailes, monjas y pobres, para que rogasen a Dios por las almas de los soldados del rey caídos en combate. Cien mil ducados en guantes perfumados, para preservar a las tropas del hedor de los cadáveres del enemigo. Ciento sesenta mil ducados para reponer y arreglar las campanas destruidas de tanto repicar a victoria. Finalmente, por la paciencia al haber escuchado estas pequeñeces del rey, que pide cuentas a quien le ha regalado un reino, cien millones de ducados

PEDRETE
Brigada
Brigada
Mensajes: 815
Registrado: 12 Dic 2008 17:20
Agradecimiento recibido: 1 vez

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por PEDRETE »

Lo que me despista una y otra vez son las denominaciones; segun el manual lo que vemos aqui seria un Oerlikon de 20 mm. Modell S... pero es el mismo que ya se estuvo probando en España antes de la G.C., para despues importarse una vez comenzada esta. A este cañon siempre se le ha denominado SEMAG y ademas.... ¿No se supone que Oerlikon designaba a los ex-SEMAG con la letra L?. ¿Si este no es el Oerlikon L ¿Que modelo lo es?.

Segun deduzco, el cañon de este manual vendria a ser el Modelo S original, todavia con muchos rasgos del antiguo SEMAG.

Avatar de Usuario
Carlos Villarroel
Teniente General
Teniente General
Mensajes: 6106
Registrado: 11 Oct 2004 13:34
Ubicación: España
Agradecimiento recibido: 11 veces

Medallas

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Carlos Villarroel »

Creo que la letra se refiere al calibre, F = 20 x 72 mm, L = 20 x 101 y S = 20x110. Ayer cuando encontré la foto del museo suizo ( aquí podemos ver el grupo desde otro ángulo: https://www.smallarmsreview.com/display ... ticles=454 ) me dejó desconcertado que fuera un 'S' tan parecido a un 'L', pero visto este manual parece que los 'S' iniciales lo eran.

Introducido el modelo 'S', el 'L' estaba un poco de sobra como arma de infantería (c/c y AA) (los japoneses usaron la variante de aviación), pero parece que los primeros 'S' eran aun muy similares a los SEMAG 'L'.
Última edición por Carlos Villarroel el 02 Abr 2020 17:27, editado 2 veces en total.
Cien millones de ducados en picos, palas y azadones para enterrar a los muertos del enemigo. Ciento cincuenta mil ducados en frailes, monjas y pobres, para que rogasen a Dios por las almas de los soldados del rey caídos en combate. Cien mil ducados en guantes perfumados, para preservar a las tropas del hedor de los cadáveres del enemigo. Ciento sesenta mil ducados para reponer y arreglar las campanas destruidas de tanto repicar a victoria. Finalmente, por la paciencia al haber escuchado estas pequeñeces del rey, que pide cuentas a quien le ha regalado un reino, cien millones de ducados

PEDRETE
Brigada
Brigada
Mensajes: 815
Registrado: 12 Dic 2008 17:20
Agradecimiento recibido: 1 vez

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por PEDRETE »

Carlos Villarroel escribió:
02 Abr 2020 16:26
PEDRETE, está el manual completo o solo las imágenes que has puesto?
Si, esta completo y se puede descargar de dos o tres sitios distintos, lo tienen por ejemplo en Scribd.
Carlos Villarroel escribió:
02 Abr 2020 16:23
Excelentes imágenes. Parece que este primer modelo del 'S' era muy parecido al SEMAG, pero lógicamente en cal. 20x110. Y éste debía ser el primer montaje, similar al del SEMAG,
Si, es posible, ahora pondre algunos datos numericos que podrian corroborar esto; puedo adelantar que el tubo es de 70 calibres y la veloccidad inicial esta por encima de los 800 m/s. asi que coincide bastante con los datos del Oerlikon 20x110 para esa misma longitud de tubo.

Ayer encontré una foto de varios cañones expuestos en un museo Suizo, donde se ven el 'L', el 'S' y el '1S' (y otros) y se ve que el 'S' original era muy parecido al 'L' (es algo más largo). Y parece similar al de tú manual. Y el que todos identificamos con el modelo 'S' sería el '1S'.

Imagen
Hay algo que no concuerda. El Tipo S de la foto tiene empuñaduras horizontales (como las de los cañones chinos) mientras que el del manual conserva las originales verticales del Becker/SEMAG.

PEDRETE
Brigada
Brigada
Mensajes: 815
Registrado: 12 Dic 2008 17:20
Agradecimiento recibido: 1 vez

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por PEDRETE »

Imagen

PEDRETE
Brigada
Brigada
Mensajes: 815
Registrado: 12 Dic 2008 17:20
Agradecimiento recibido: 1 vez

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por PEDRETE »

El montaje antiaereo sin las patas auxiliares.
Imagen

PEDRETE
Brigada
Brigada
Mensajes: 815
Registrado: 12 Dic 2008 17:20
Agradecimiento recibido: 1 vez

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por PEDRETE »

Y esta que me ha llamado mucho la atencion .
El afuste esta en posicion de tiro terrestre pero se ha colocado la horquilla para tiro antiaereo sobre la parte delantera de la cuna muy posiblemente para de esta forma tener un mayor campo de tiro horizontal y vertical, supongo que en detrimento de la precision.

Imagen
Última edición por PEDRETE el 02 Abr 2020 17:46, editado 1 vez en total.

Avatar de Usuario
Carlos Villarroel
Teniente General
Teniente General
Mensajes: 6106
Registrado: 11 Oct 2004 13:34
Ubicación: España
Agradecimiento recibido: 11 veces

Medallas

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Carlos Villarroel »

Esta imagen de la munición nos deja claro que el arma era en cal. 20 x 110 mm:
Imagen
Cien millones de ducados en picos, palas y azadones para enterrar a los muertos del enemigo. Ciento cincuenta mil ducados en frailes, monjas y pobres, para que rogasen a Dios por las almas de los soldados del rey caídos en combate. Cien mil ducados en guantes perfumados, para preservar a las tropas del hedor de los cadáveres del enemigo. Ciento sesenta mil ducados para reponer y arreglar las campanas destruidas de tanto repicar a victoria. Finalmente, por la paciencia al haber escuchado estas pequeñeces del rey, que pide cuentas a quien le ha regalado un reino, cien millones de ducados

PEDRETE
Brigada
Brigada
Mensajes: 815
Registrado: 12 Dic 2008 17:20
Agradecimiento recibido: 1 vez

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por PEDRETE »

Y fijaos en el dato de veloccidad inicial segun proyectil que he puesto un poco mas arriba, las veloccidades son practicamente iguales a las del OerliKon 20/70 con cartucho 20x110 mm.

Avatar de Usuario
Carlos Villarroel
Teniente General
Teniente General
Mensajes: 6106
Registrado: 11 Oct 2004 13:34
Ubicación: España
Agradecimiento recibido: 11 veces

Medallas

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Carlos Villarroel »

Este montaje se ve muy complicado si lo comparamos con el típico del S, el que traían los Oerlikon S de nuestra guerra civil, y del que he puesto la foto arriba.
Cien millones de ducados en picos, palas y azadones para enterrar a los muertos del enemigo. Ciento cincuenta mil ducados en frailes, monjas y pobres, para que rogasen a Dios por las almas de los soldados del rey caídos en combate. Cien mil ducados en guantes perfumados, para preservar a las tropas del hedor de los cadáveres del enemigo. Ciento sesenta mil ducados para reponer y arreglar las campanas destruidas de tanto repicar a victoria. Finalmente, por la paciencia al haber escuchado estas pequeñeces del rey, que pide cuentas a quien le ha regalado un reino, cien millones de ducados

Avatar de Usuario
Poliorcetos
General de Ejercito
General de Ejercito
Mensajes: 7829
Registrado: 29 Mar 2016 19:53
Ubicación: Ad Castra Legionis
Agradecido : 38 veces
Agradecimiento recibido: 19 veces

Re:

Mensaje por Poliorcetos »

MENCEY escribió:
16 Jul 2006 20:32
CAÑON VICKERS DE 119,3 MM QF MK I:


El 30 de Abril del 37 llegaron a Ribadesella, Asturias, 8 piezas de este modelo de la Vickers a bordo del Reyna.Se organizaron dos baterias que combatieron en el Ejercito del Norte.



CAÑON ARMSTRONG DE 127 MM, 60 LIBRAS BL:

En el Kursk llegaron a Alicante 6 piezas el 3 de Noviembre de 1936.Trasladadas al Frente de Madrid, formaron dos baterias durante toda la guerra.El 1 de Noviembre llegaron a Bilbao otras 6 piezas a bordo del A.Andreev , formandose otras dos baterias en el Frente Norte.


Caracteristicas:

Calibre: 127mm

Sector horizontal: 8 grados

Sector vertical: - 5 a 21 grados

Peso en bateria: 5.470 kgs

Alcance: 10.000 metros

Velocidad inicial: 635 m/s


saludos.

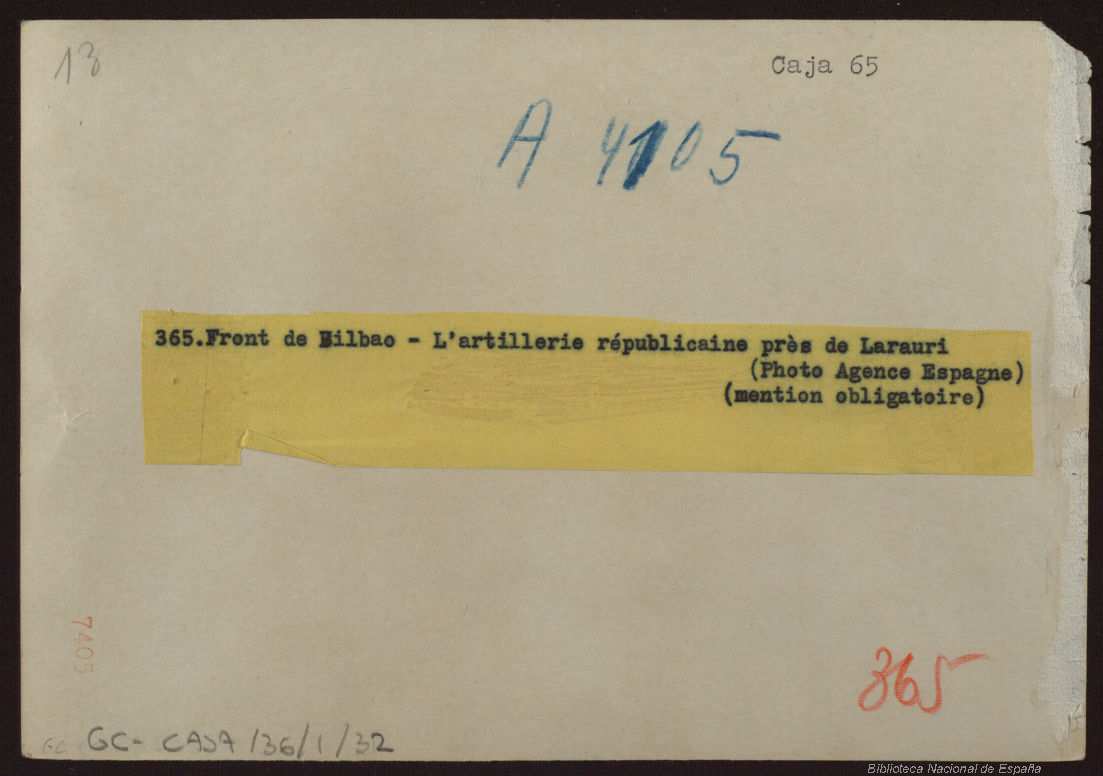

De la BNE. En la visita a la fábrica recién tomada de Reinosa, aparece éste de 127. He leído que alguien llegó a decir que se fabricaron allí ¿Por haber uno en sus instalaciones o hay algo de cierto? Porque en ningún sitio aparece, sólo la fabricación a ritmo ultralento de los de 152mm.

Imagen
Imagen
Prometí también que no haré guerra ni paz ni pacto a no ser con el consejo de los obispos, nobles y hombres buenos, por cuyo consejo debo regirme.
IV Item. Decreta que Don Alfonso, Rey de León y de Galicia estableció en la Curia de León en 1.188
-----------------------------------------------------
Ab insomne non custita dracone

PEDRETE
Brigada
Brigada
Mensajes: 815
Registrado: 12 Dic 2008 17:20
Agradecimiento recibido: 1 vez

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por PEDRETE »

No, la Fabrica de Reinosa no tenia nada que ver, la procedencia de estas piezas era la URSS, adonde habian llegado durante su propia guerra civil.
Su presencia en la fabrica puede explicarse facilmente por la necesidad de alguna reparacion o repaso.

Avatar de Usuario
Poliorcetos
General de Ejercito
General de Ejercito
Mensajes: 7829
Registrado: 29 Mar 2016 19:53
Ubicación: Ad Castra Legionis
Agradecido : 38 veces
Agradecimiento recibido: 19 veces

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Poliorcetos »

Gracias. Era lo que pensaba. Vieron uno allí y a alguien se le ocurrió tal cosa. En agradecimiento, otro, también BNE.

Imagen
Imagen
Prometí también que no haré guerra ni paz ni pacto a no ser con el consejo de los obispos, nobles y hombres buenos, por cuyo consejo debo regirme.
IV Item. Decreta que Don Alfonso, Rey de León y de Galicia estableció en la Curia de León en 1.188
-----------------------------------------------------
Ab insomne non custita dracone

Avatar de Usuario
Carlos Villarroel
Teniente General
Teniente General
Mensajes: 6106
Registrado: 11 Oct 2004 13:34
Ubicación: España
Agradecimiento recibido: 11 veces

Medallas

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Carlos Villarroel »

La Sociedad Española de Construcción Naval (S.E.C.N.), filial de la Vickers, producía bajo licencia en su en fabrica de Reinosa diversas piezas de diseño británico. Estas eran el obús de campaña de 105/22mm, el cañón de costa de 152,4 mm y los cañones antiaéreos de 101,6 (naval) o 105 mm (terrestre). El cañón de 60 libras británico, cal. 5 pulgadas (127 mm), era un diseño de Elswick de 1904 y durante la PGM fue suministrado al aliado ruso, quien los vendió a la república. Posiblemente esa pieza estuviese en la Naval de Reinosa para su reparación.
Cien millones de ducados en picos, palas y azadones para enterrar a los muertos del enemigo. Ciento cincuenta mil ducados en frailes, monjas y pobres, para que rogasen a Dios por las almas de los soldados del rey caídos en combate. Cien mil ducados en guantes perfumados, para preservar a las tropas del hedor de los cadáveres del enemigo. Ciento sesenta mil ducados para reponer y arreglar las campanas destruidas de tanto repicar a victoria. Finalmente, por la paciencia al haber escuchado estas pequeñeces del rey, que pide cuentas a quien le ha regalado un reino, cien millones de ducados

Avatar de Usuario
Poliorcetos
General de Ejercito
General de Ejercito
Mensajes: 7829
Registrado: 29 Mar 2016 19:53
Ubicación: Ad Castra Legionis
Agradecido : 38 veces
Agradecimiento recibido: 19 veces

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Poliorcetos »

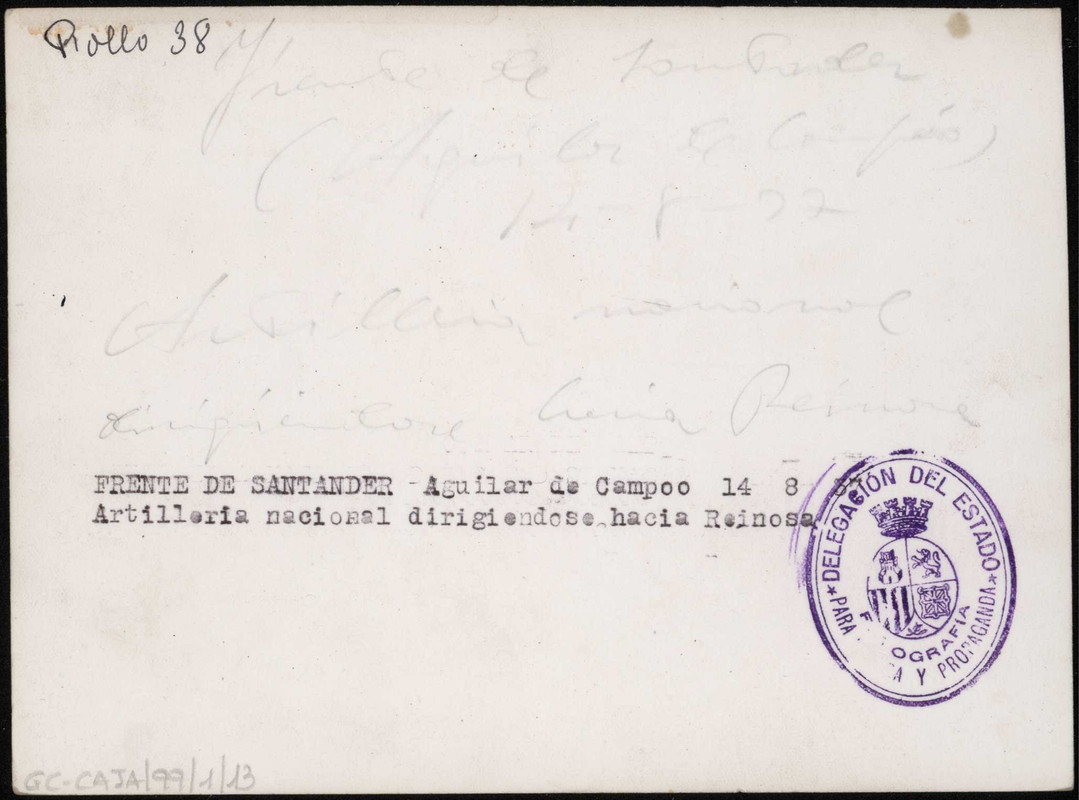

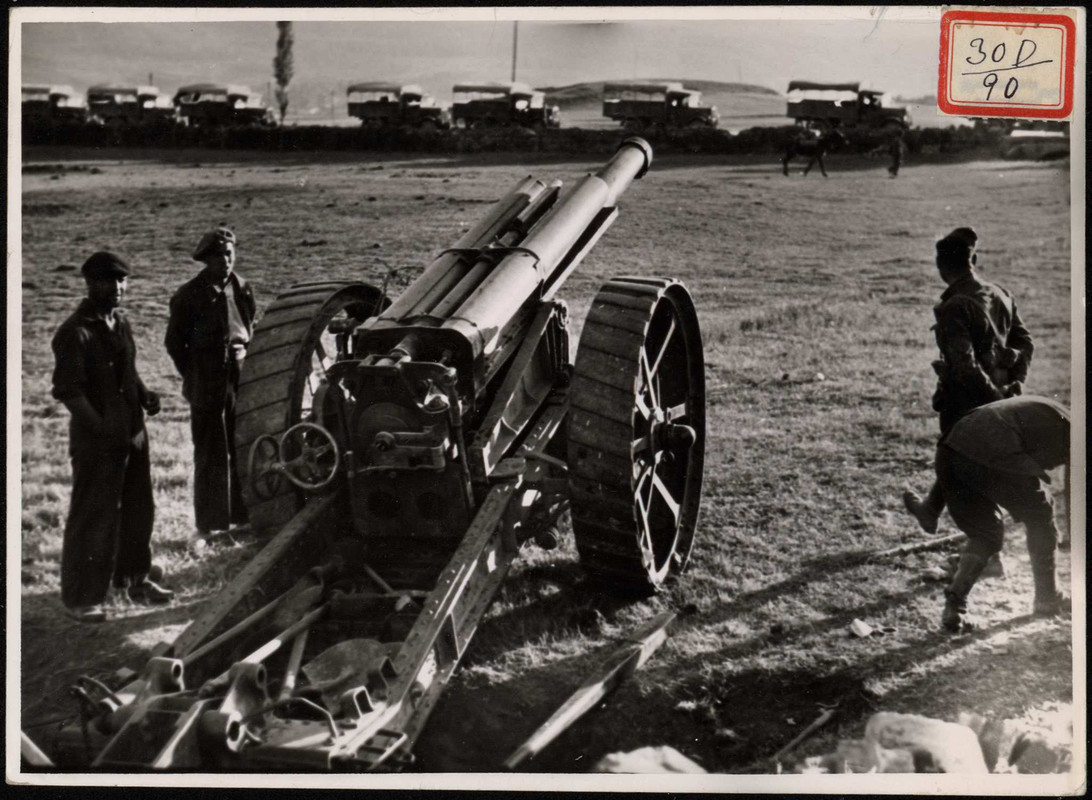

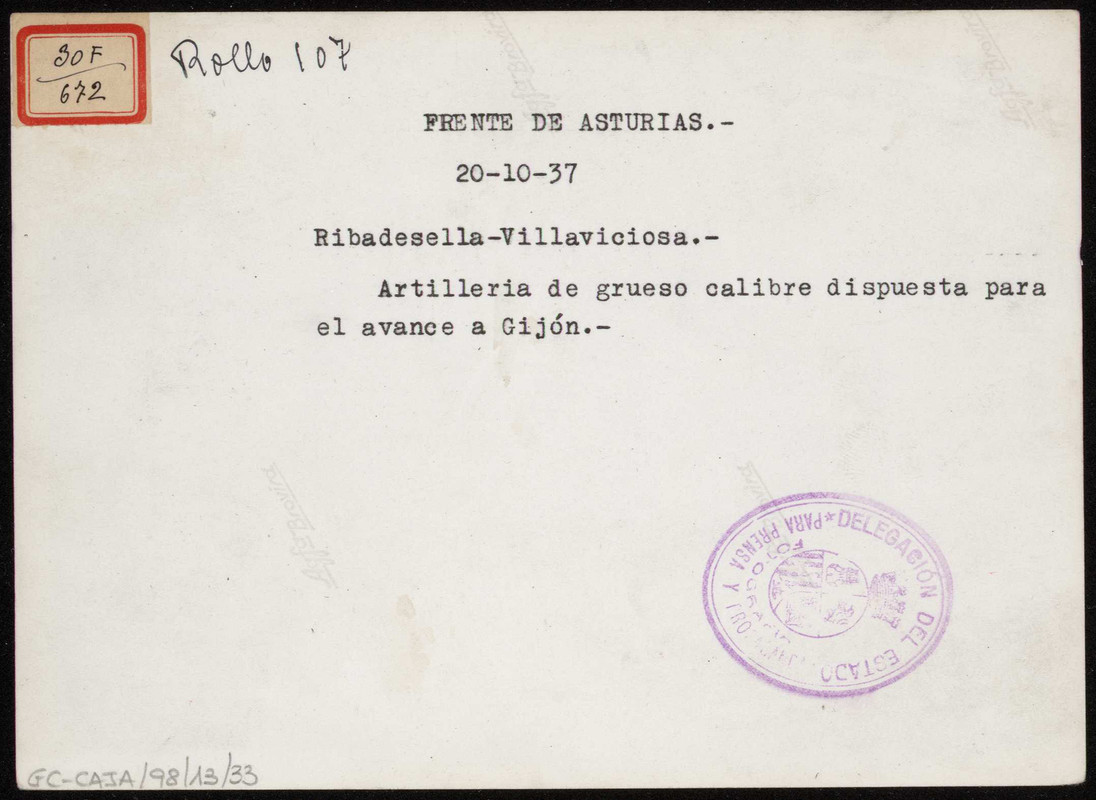

De la BNE, tenemos otro en Santander.

Imagen
Imagen

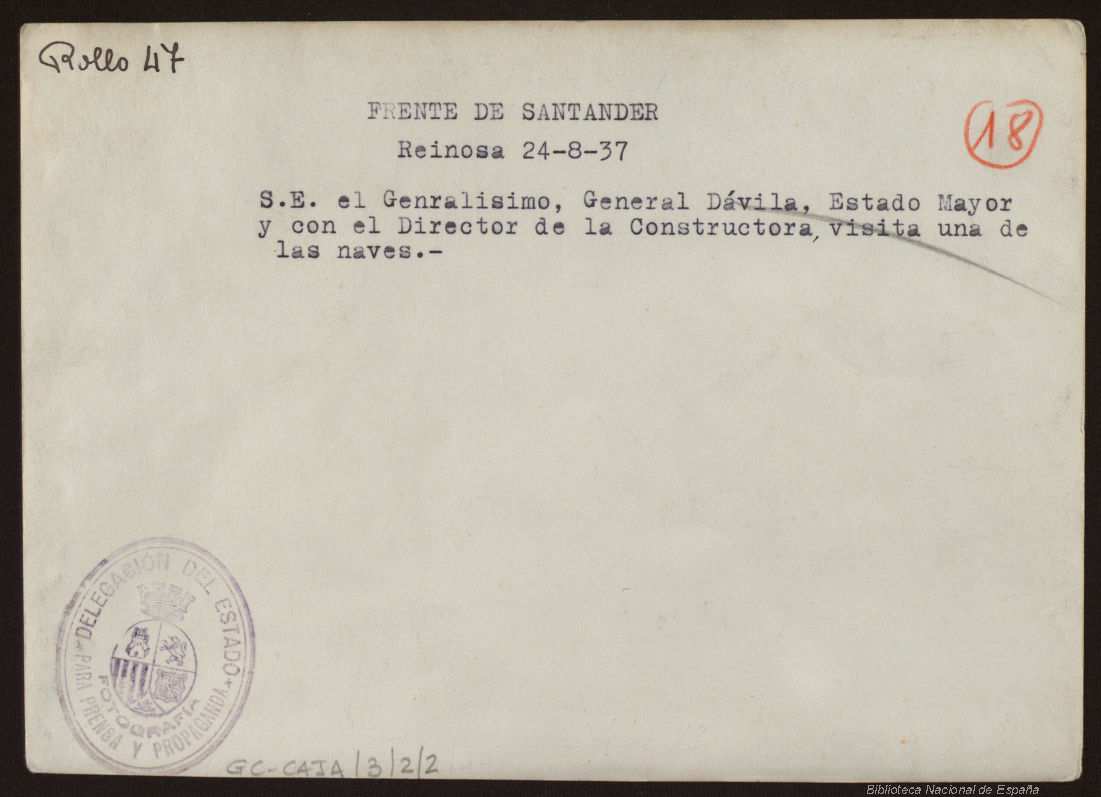

Veamos la siguiente por su reverso:
Imagen
Imagen

Imagen
Prometí también que no haré guerra ni paz ni pacto a no ser con el consejo de los obispos, nobles y hombres buenos, por cuyo consejo debo regirme.
IV Item. Decreta que Don Alfonso, Rey de León y de Galicia estableció en la Curia de León en 1.188
-----------------------------------------------------
Ab insomne non custita dracone

Avatar de Usuario
pepero
Capitán General
Capitán General
Mensajes: 18055
Registrado: 15 Oct 2006 13:33
Ubicación: Mallorca
Agradecido : 3 veces
Agradecimiento recibido: 10 veces

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por pepero »

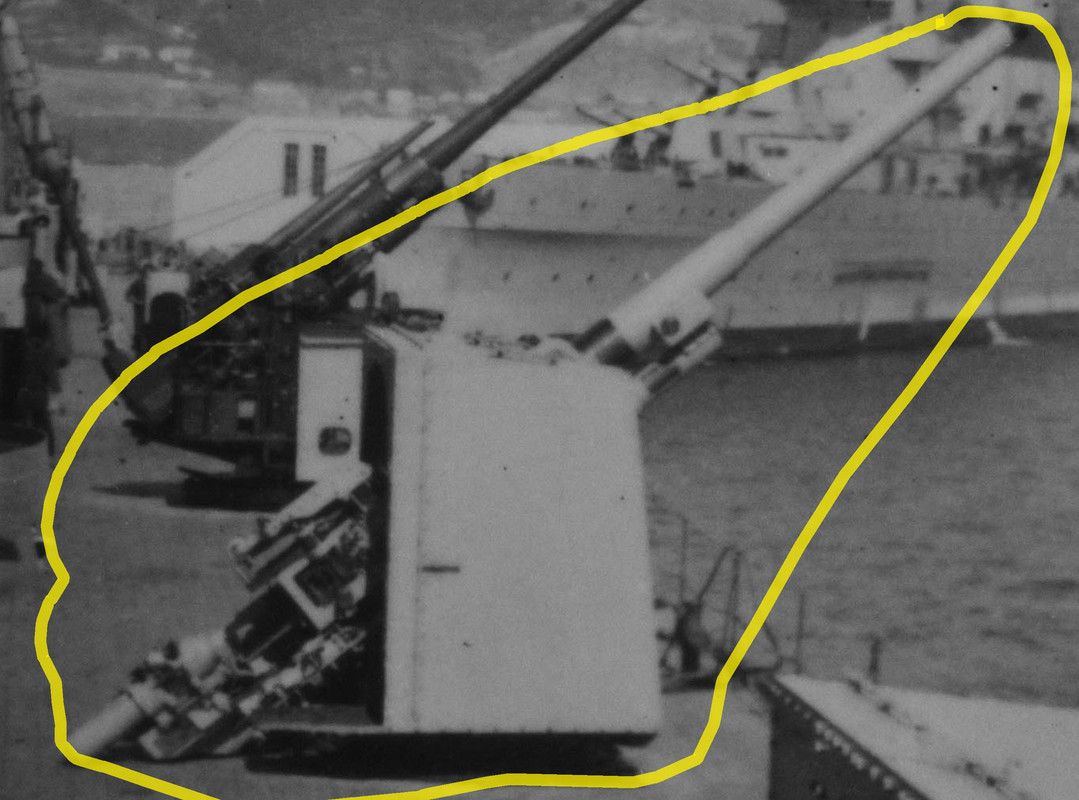

Sin entender mucho de cañones, ¿el ultimo que aparece no podría ser un Armstrong de 12,7 cm BL (60 libras (BL)? Se compraron 12 unidades y fueron capturados por los nacionales.

Saludos.
Pepe
--------------------------------------
Ab insomne non custita dracone

Avatar de Usuario
Carlos Villarroel
Teniente General
Teniente General
Mensajes: 6106
Registrado: 11 Oct 2004 13:34
Ubicación: España
Agradecimiento recibido: 11 veces

Medallas

Parches

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Carlos Villarroel »

pepero escribió:
24 Abr 2020 19:52
Sin entender mucho de cañones, ¿el ultimo que aparece no podría ser un Armstrong de 12,7 cm BL (60 libras (BL)? Se compraron 12 unidades y fueron capturados por los nacionales.
Yo diría que lo son todos.
Cien millones de ducados en picos, palas y azadones para enterrar a los muertos del enemigo. Ciento cincuenta mil ducados en frailes, monjas y pobres, para que rogasen a Dios por las almas de los soldados del rey caídos en combate. Cien mil ducados en guantes perfumados, para preservar a las tropas del hedor de los cadáveres del enemigo. Ciento sesenta mil ducados para reponer y arreglar las campanas destruidas de tanto repicar a victoria. Finalmente, por la paciencia al haber escuchado estas pequeñeces del rey, que pide cuentas a quien le ha regalado un reino, cien millones de ducados

Avatar de Usuario
Poliorcetos
General de Ejercito
General de Ejercito
Mensajes: 7829
Registrado: 29 Mar 2016 19:53
Ubicación: Ad Castra Legionis
Agradecido : 38 veces
Agradecimiento recibido: 19 veces

Re: ARTILLERIA EN LA GUERRA CIVIL.PIEZAS.

Mensaje por Poliorcetos »

Todos son. Uno capturado en el interior de la Naval de Reinosa, otro en una localidad cercana y otro (o uno de ellos, quién sabe) operado por artilleros republicanos en Vizcaya.
Prometí también que no haré guerra ni paz ni pacto a no ser con el consejo de los obispos, nobles y hombres buenos, por cuyo consejo debo regirme.
IV Item. Decreta que Don Alfonso, Rey de León y de Galicia estableció en la Curia de León en 1.188
-----------------------------------------------------
Ab insomne non custita dracone
